Волочение с ультразвуком
Ультразвуковая обработка металлов: Как звук помогает деформировать металл
В чем суть ультразвукового волочения?
Представьте себе, что проволоку или трубу протягивают через сужающееся отверстие (волоку), чтобы уменьшить её диаметр. Обычно для этого требуется огромное усилие — металл сопротивляется деформации, трется о стенки инструмента, нагревается. А теперь представьте, что сама волока начинает вибрировать с частотой 20 000 раз в секунду .
Ультразвуковое волочение — это технология, при которой на волоку (инструмент) накладываются высокочастотные колебания. Мы берем классический процесс волочения, но добавляем к нему ультразвук. Инструмент не просто стоит на месте, а "дышит" и вибрирует с ультразвуковой частотой. Это принципиально меняет физику процесса и дает результаты, недостижимые при обычном волочении.
Как это работает физически?
Когда ультразвук передается на волоку или непосредственно в очаг деформации, происходит несколько явлений одновременно:
Звук снижает сопротивление деформации. Высокочастотная вибрация облегчает движение дислокаций в кристаллической решетке металла. Из-за этого металл в зоне деформации временно становится более пластичным — проявляется так называемый звукопластический эффект . Это позволяет деформировать металл с меньшим усилием. Исследования показывают, что усилие волочения может снижаться на 25-35%, а для мягких металлов вроде свинца или алюминия — до 60-90% .
Улучшается смазка. Вибрация работает как микронасос: при каждом цикле колебаний смазка затягивается глубже в очаг деформации . В результате трение между металлом и инструментом резко падает. Более того, появляется возможность использовать чистую воду вместо технических масел и мыльных эмульсий .
Создается эффект "микро-ковки". В некоторых схемах (особенно при использовании радиальных колебаний) волока периодически обжимает металл, фактически проковывая его и способствуя пластическому течению без приложения тянущего усилия .
От чего зависит результат?
Чтобы эффективно вести ультразвуковое волочение, нужно контролировать несколько параметров:
- Амплитуда колебаний. Определяет, насколько сильно вибрирует инструмент. Чем выше амплитуда, тем заметнее снижение усилия волочения — для железа, например, увеличение амплитуды с 10 до 17 мкм повышает эффект с 26% до 48% .
- Частота колебаний. Обычно используется стандартная частота 18-44 кГц, наиболее распространена частота около 20 кГц .
- Скорость волочения. Важно соотношение между скоростью вибрации инструмента и скоростью движения проволоки. Чем выше это соотношение, тем больше эффект снижения усилия .
- Тип колебаний. Используют продольные (вдоль оси волочения), радиальные (поперечные) или комбинированные колебания. Оптимальный вариант — синфазные продольные и радиальные колебания, которые создают эффект "бегущей волны" и максимально улучшают условия смазки.
- Если нужно увеличить скорость волочения, ультразвук позволяет сделать это без риска обрывов.
- Если нужно уменьшить количество переходов, ультразвук позволяет брать большие степени деформации за один проход .
- Если важно сэкономить энергию, ультразвук снижает требуемое тянущее усилие.
- Проволоки из титана и его сплавов (TiNi — нитинол)
- Стальной и медной проволоки
- Алюминиевых сплавов
- Труб различного сортамента

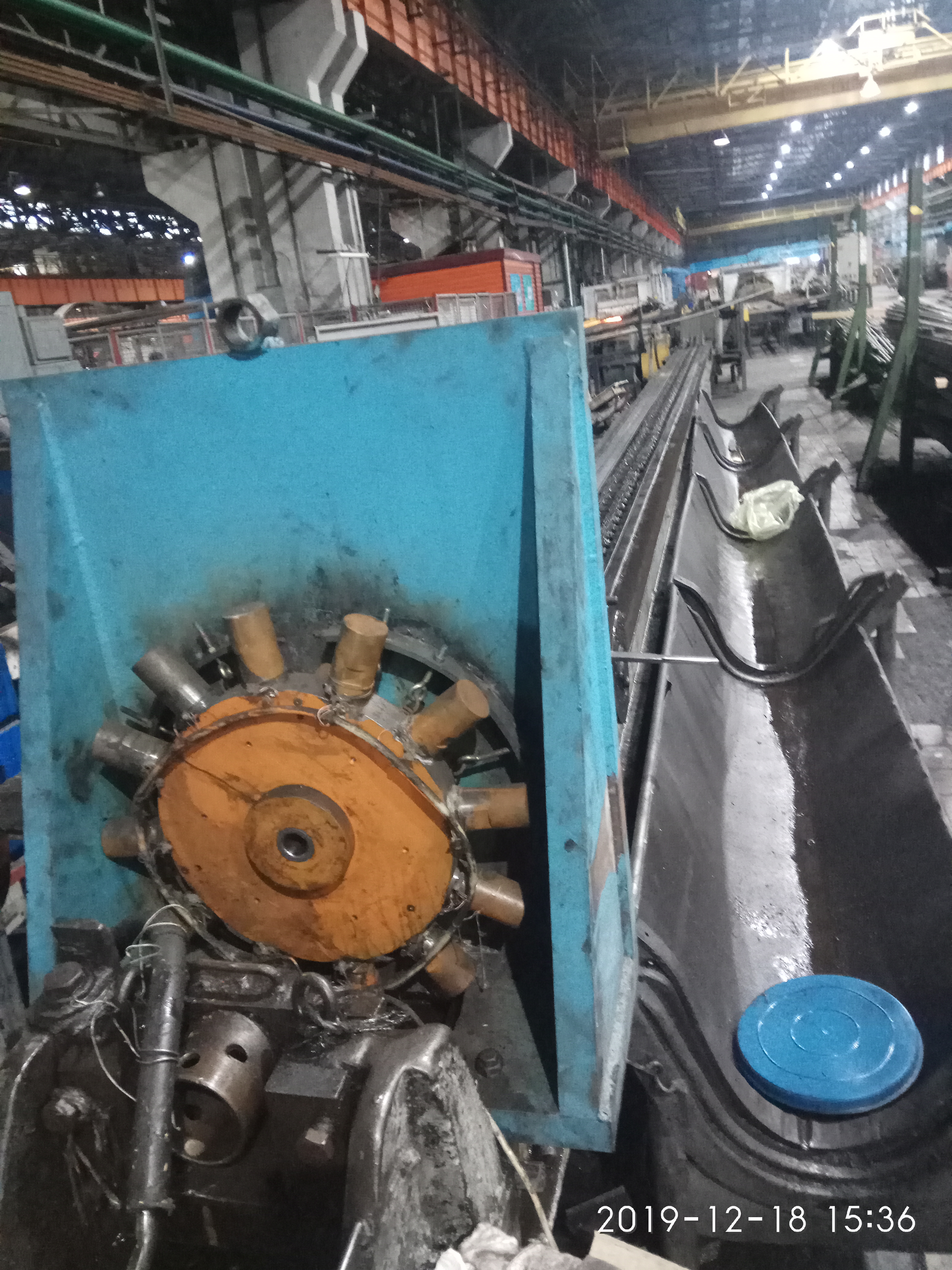

Компания "Ультра-резонанс" имеет опыт в производстве установок волочения. Обращайтесь, и мы спроектируем и произведем для вас необходимое оборудование.
