Ультразвуковая сварка проводов

В отличие от пайки или дуговой сварки, ультразвуковая (УЗ) сварка — процесс твёрдофазный. Металлы не переходят в жидкое состояние, что исключает образование хрупких интерметаллидов и сохраняет исходную микроструктуру токопроводящих жил.

Принцип действия: Энергия подводится за счёт сочетания двух факторов:

Статического усилия сжатия (обычно 0.2–0.5 МПа в зоне контакта) — создаётся пневмоцилиндром сварочной головки.
Механических касательных колебаний ультразвуковой частоты (20–35 кГц) — генерируется пьезокерамическим преобразователем, усиливается через бустер и передаётся на волновод (сонотрод).

Амплитуда колебаний — от 10 до 50 мкм (регулируется под сечение провода). Вибрации разрушают поверхностные оксидные плёнки (Al₂O₃ или CuO), обнажая чистый металл. Далее за счёт диффузии в твёрдой фазе и пластической деформации формируется монолитный шов.

Ключевые параметры режимаДля получения качественного соединения необходимо задать три взаимосвязанных значения:

Параметр	Диапазон	Влияние на результат
Время сварки	0.1–1.5 с	Недостаточное — неполное разрушение оксидов; избыточное — проплавление изоляции
Амплитуда (мощность)	30–100% от макс.	При низкой — холодный шов; при высокой — выброс расплавленных частиц (оголение жил)
Усилие прижима	50–500 Н	Слабое давление — низкая передача энергии в зону сварки; слишком сильное — гашение колебаний

В профессиональных УЗ-генераторах используется контроль по энергии (в Дж), а не по времени. Процесс автоматически останавливается при достижении заданной энергии шва — это компенсирует разброс жёсткости проводов от партии к партии.

Особенности для разных материалов.

Медные провода (Cu)Свариваются хорошо, но требуют чистоты поверхности. Оксид меди рыхлый и легко удаляется. Типичные режимы: средняя амплитуда, минимальное время. Проблема: при перегреве медь приваривается к рабочему рифлению сонотрода.
Алюминиевые провода (Al)Главная сложность — прочная плёнка Al₂O₃ (температура плавления выше 2000 °C, хотя сам алюминий плавится при 660 °C). Требуют:

Повышенной амплитуды (ближе к 100%);
Специальных насечек на сонотроде для лучшего сцепления;
Более длительного времени сварки или работы в режиме «энергия».

Биметаллическая пара (Cu–Al)Классическая проблема пайки — гальваническая коррозия и интерметаллид Al₂Cu (хрупкий, с высоким электросопротивлением). Ультразвуковая сварка частично решает проблему:

При правильном подборе параметров образуется диффузионная зона толщиной 2–5 мкм без сплошного слоя интерметаллидов;
Однако для ответственных применений (силовые цепи >50 А) всё равно рекомендуется использовать биметаллические переходные гильзы, а не прямую УЗ-сварку.

Ограничения метода

Предельное сечение — для одного провода не более 35–40 мм² (Cu) и 25 мм² (Al). Более толстые кабели варят только за несколько последовательных циклов со сдвигом.
Геометрия — возможно соединение только «провод–провод» или «провод–пластина» (клемма). Сварить жгут из 10 проводов в одной точке проблематично — нужен механический обжим.
Толщина изоляции — ПВХ быстро нагревается от вибраций (до 120–140 °C). При неверной настройке изоляция оплавляется на 1–2 мм от зоны сварки. Используют стрипперы с точным удалением изоляции на расчётную длину.

Контроль качества. На производстве применяют два неразрушающих метода:

Контроль высоты осадки (датчик линейного перемещения): после сварки пучок проводов должен быть сплющен на 30–50% от исходного диаметра.
Контроль мощности по ходу процесса (кривая P(t)): характерный провал на графике указывает на момент схватывания металлов.

Разрушающий тест — вытягивание провода из шва в продольном направлении. Норма: образец разрушается вдали от зоны сварки (по перемычке или по жиле), а не по шву.

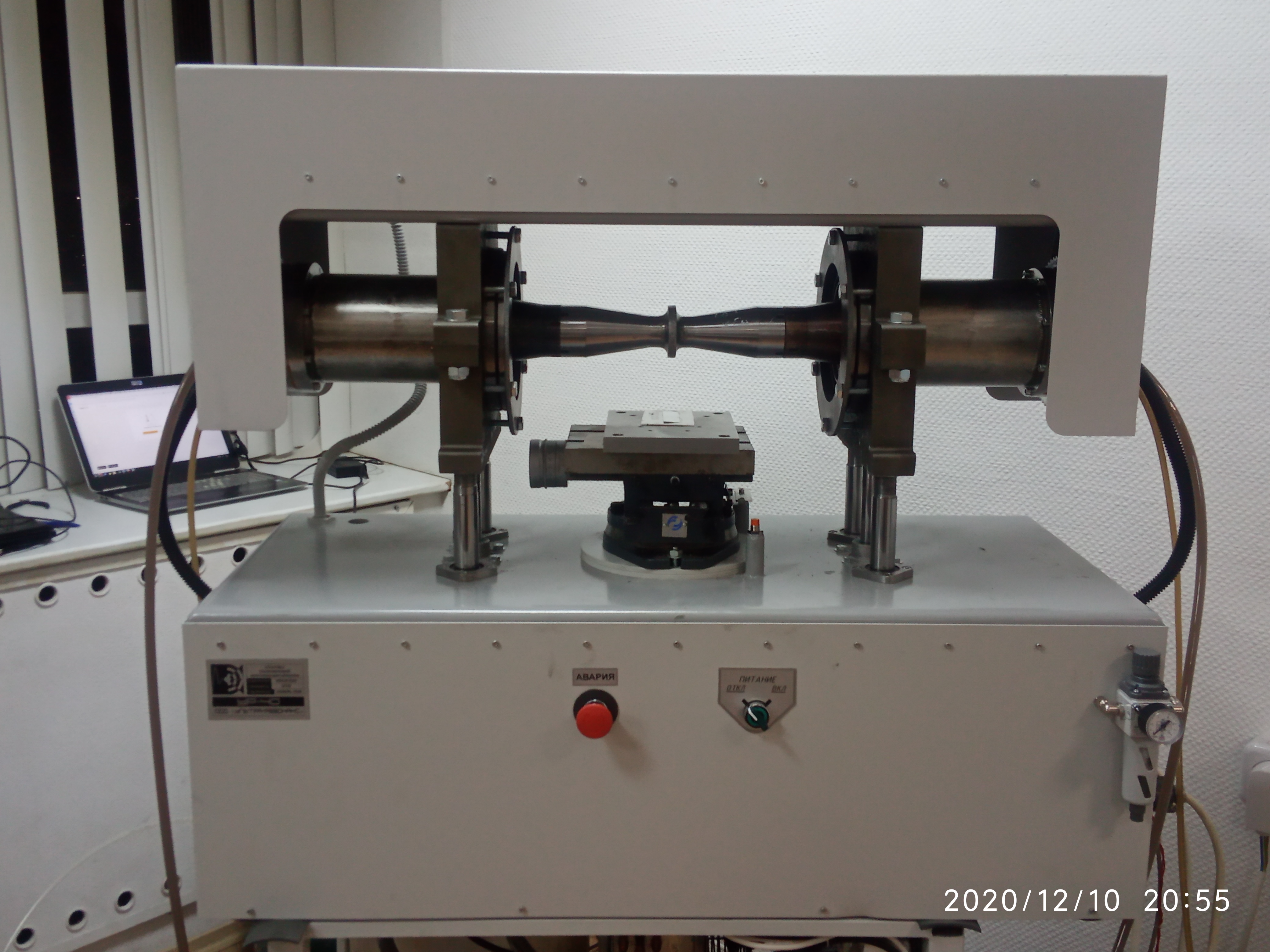

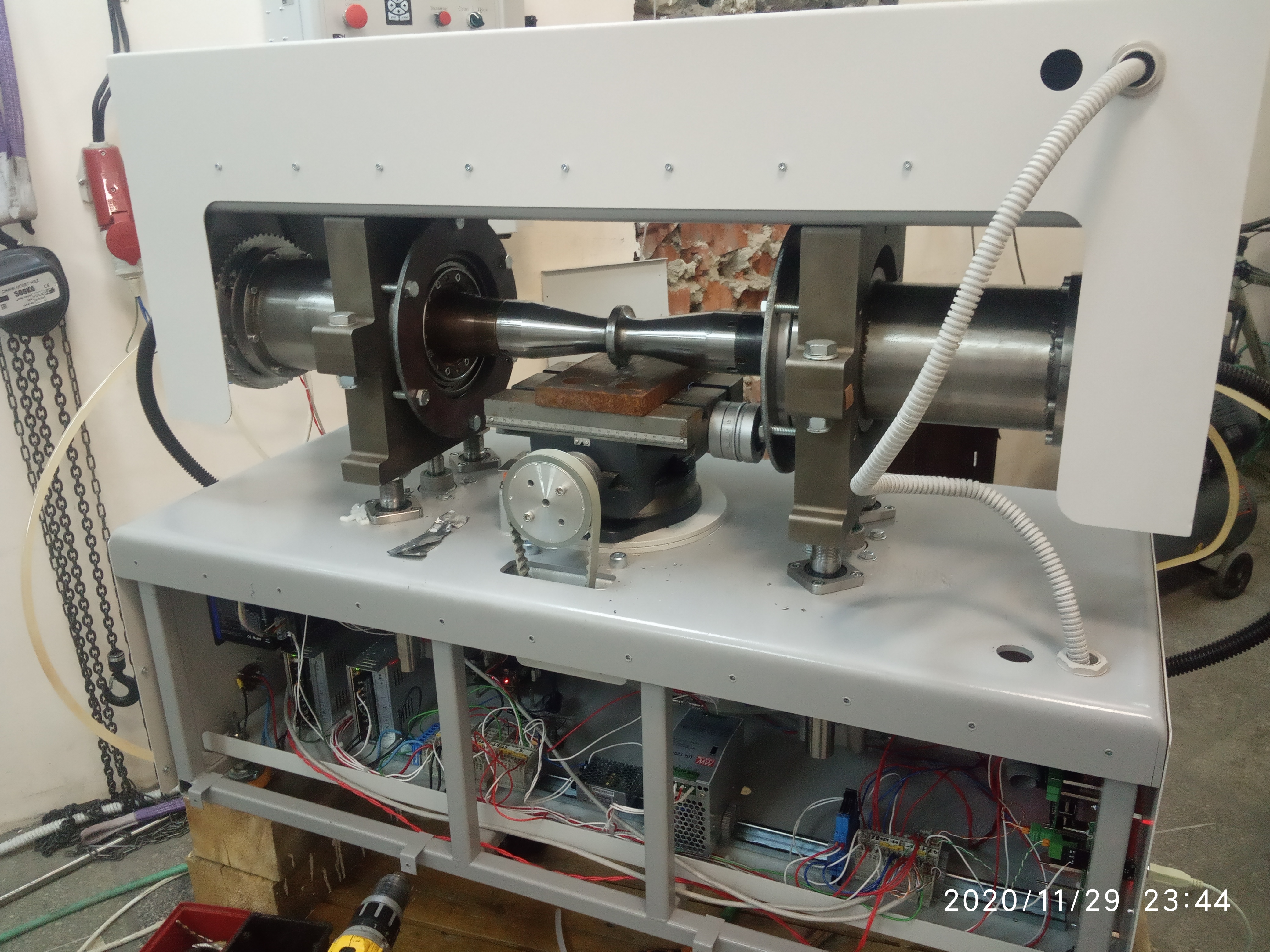

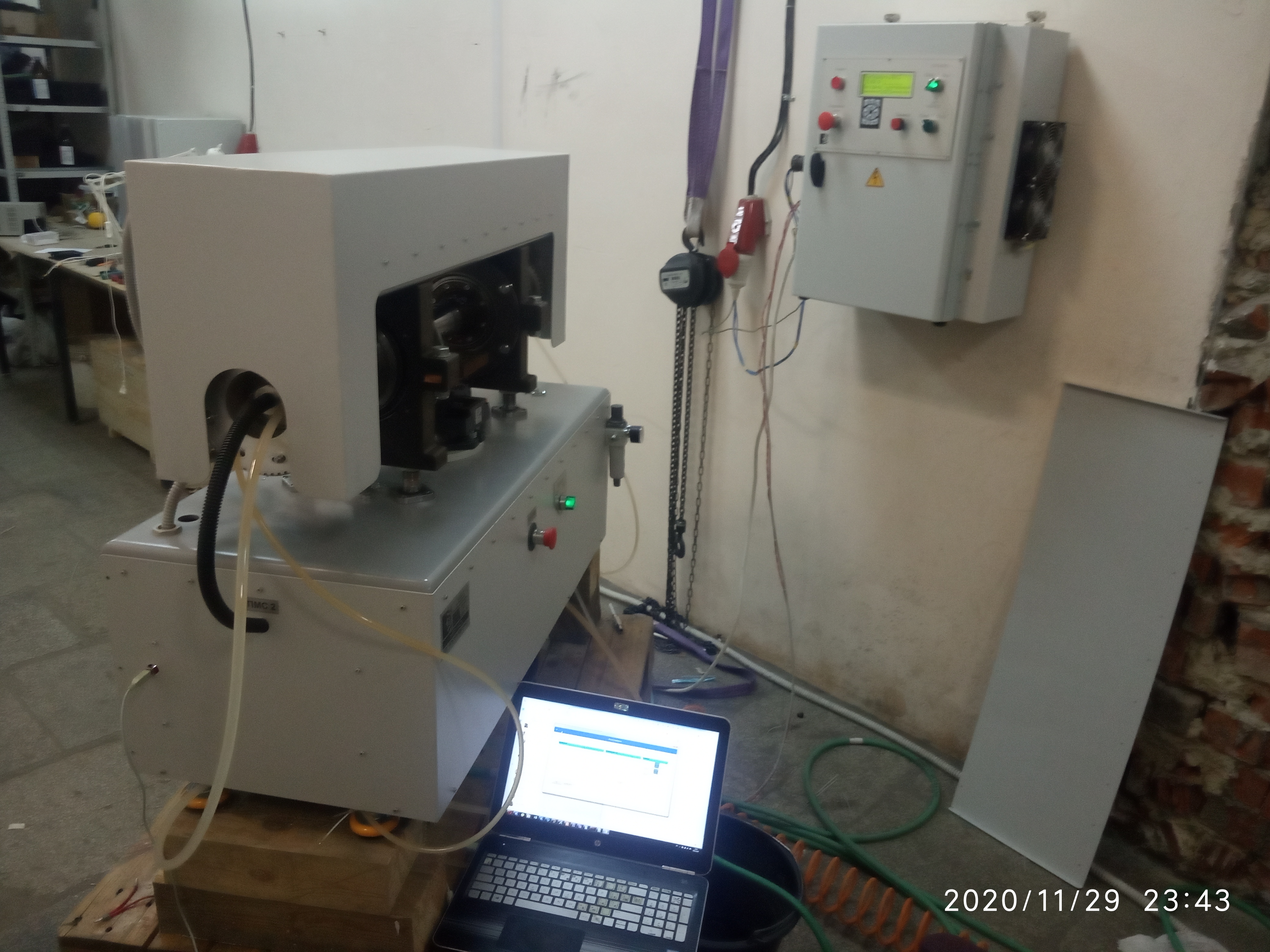

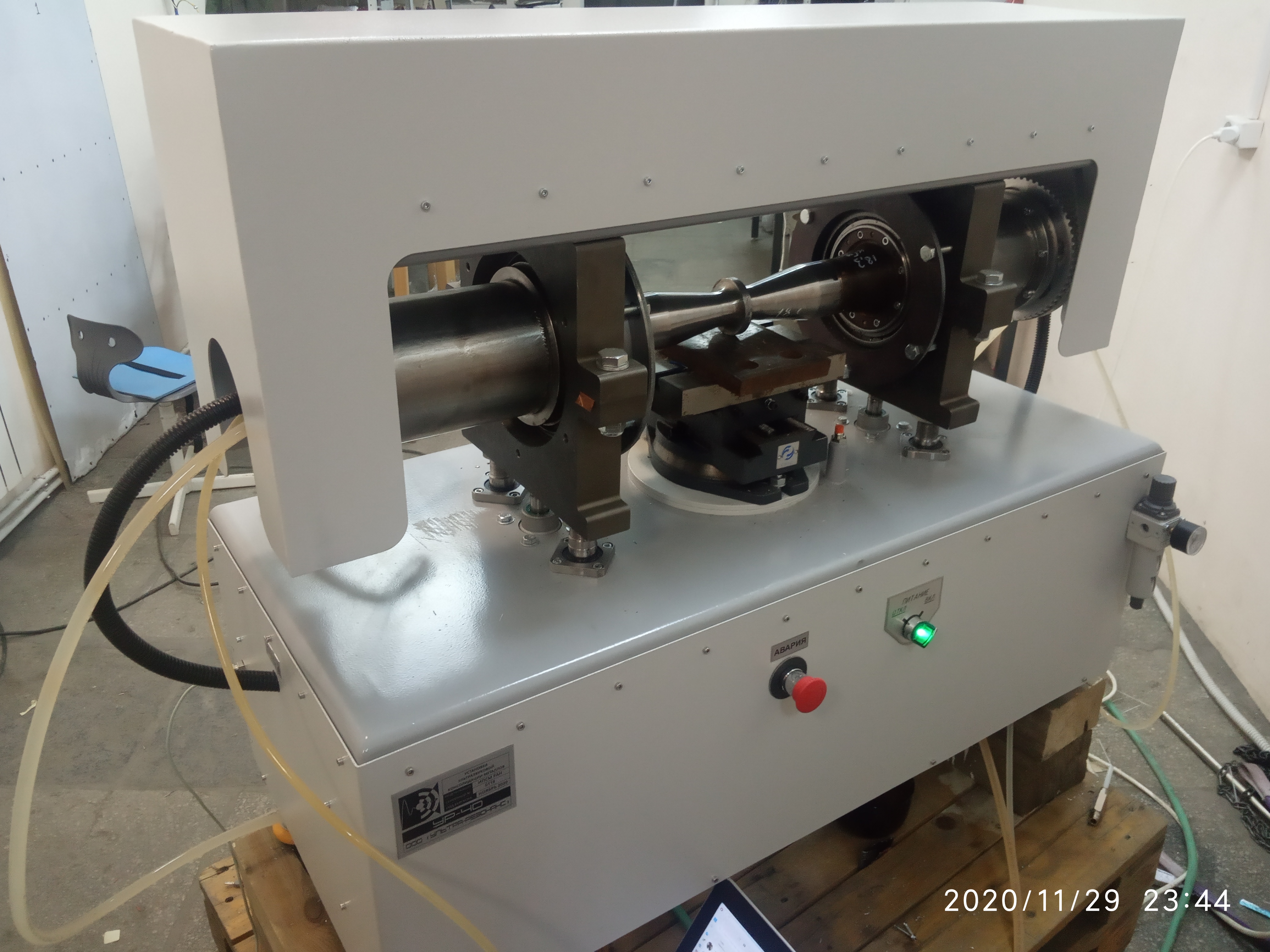

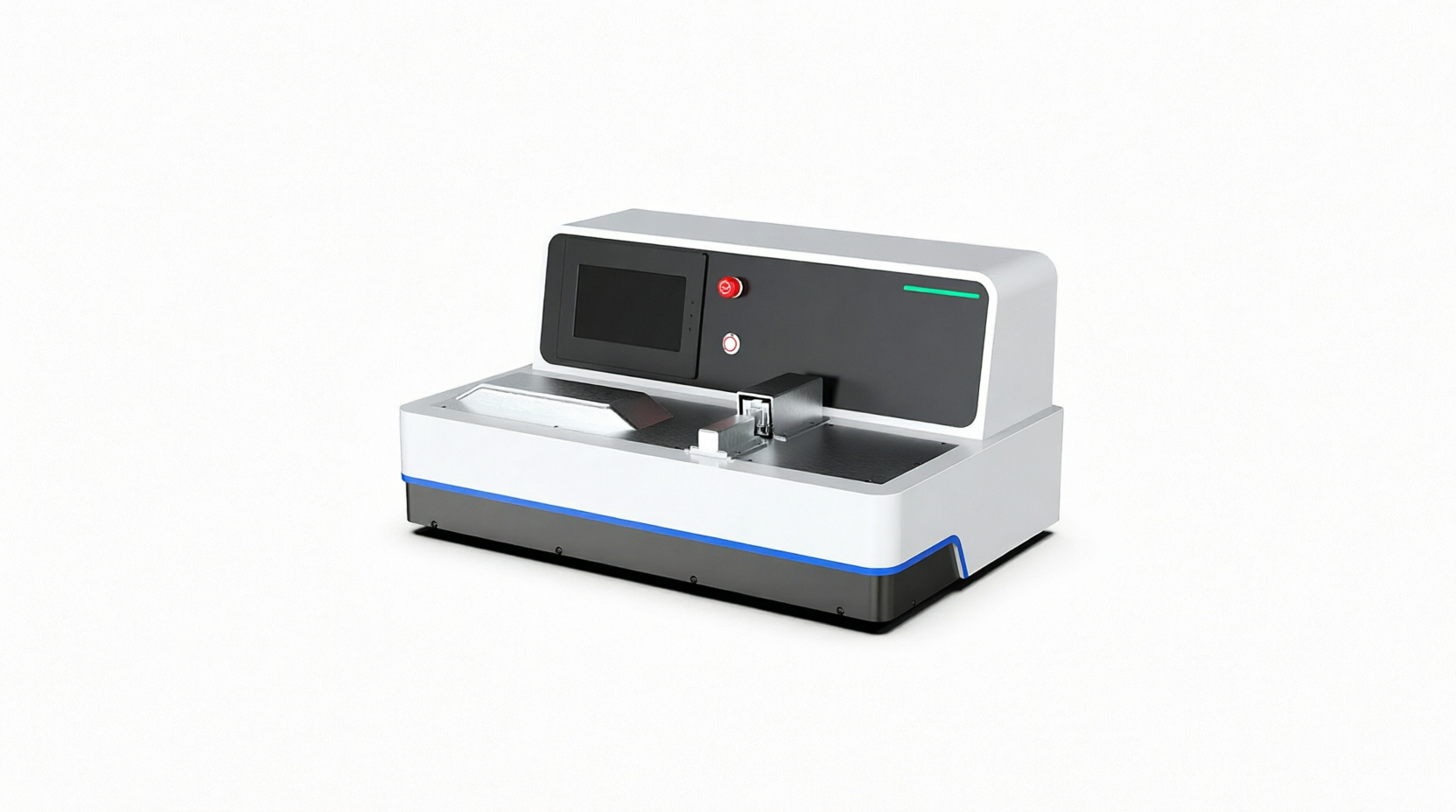

Аппаратное исполнение. Типовая система состоит из:

Генератора (20–35 кГц, выходная мощность 0.5–3 кВт);
Пьезоэлектрического преобразователя (чаще всего — цирконат-титанат свинца PZT);
Бустера (переходник, меняющий амплитуду в 1:1.5 или 1:2.5);

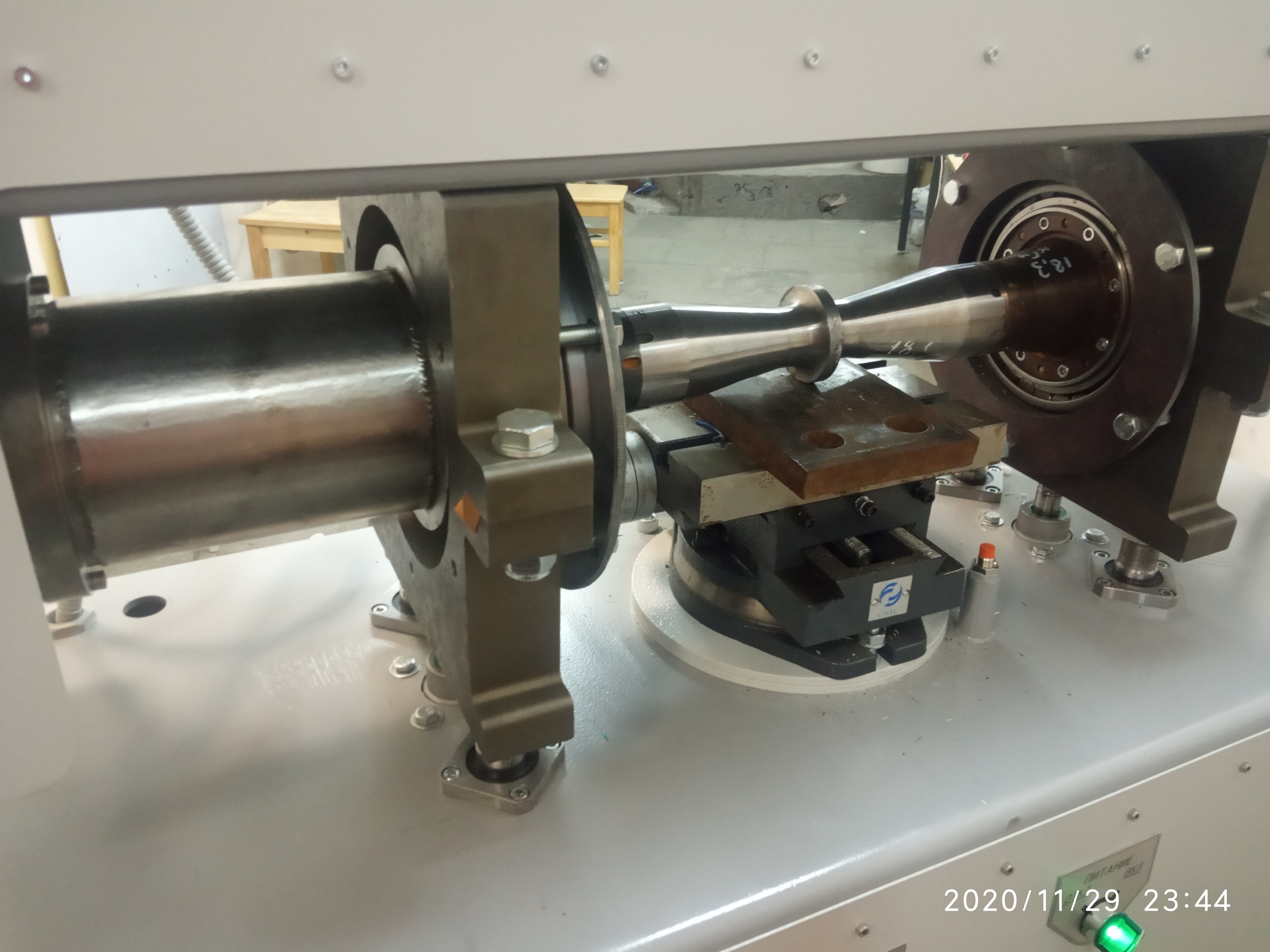

Сонотрода (инструмент, контактирующий с проводами — из титана или инструментальной стали);
Пневмопривода с регулятором давления.

Крепление сварочной головки может быть на кронштейне (ручной подвод) или в составе автоматической линии (роботизированная станция с подачей проводов).

Применение.

Автомобильная электропроводка (сварка жгутов предохранительных блоков, соединение алюминиевых выводов стартер-генератор).
Литий-ионные аккумуляторы (приварка никелевых/медных токосъёмов к банкам).
Производство трансформаторов и дросселей (контактирование выводов фольги).
Авиационные и космические бортовые сети (отсутствие олова и флюсов, устойчивость к вибрации).

Итог: УЗ-сварка проводов — это быстрый и воспроизводимый процесс с минимальной зоной термического влияния, но требующий точного задания параметров под каждое сочетание материала и сечения. Не является универсальной заменой механическому обжиму, однако незаменима там, где недопустима коррозия интерфейса Cu–Sn (олово) или слабость паяного соединения при циклических нагрузках.
