Применение ультразвука для распределения адгезивов и покрытий
В современном высокотехнологичном производстве требования к качеству, точности и экономичности нанесения лакокрасочных материалов, адгезивов (клеев) и функциональных покрытий постоянно растут. Традиционные методы (пневматическое распыление, валиковое нанесение, центрифугирование) часто сталкиваются с проблемами: перерасход материала, неравномерность слоя, засорение форсунок и образование «тумана» (overspray).
Ультразвуковая технология распределения и нанесения покрытий стала настоящим прорывом, позволяя решать эти задачи на микроуровне. Разберемся, как работает эта методика, какое оборудование используется и в каких отраслях она нашла свое применение.
Методика: Физика ультразвукового нанесения. В основе технологии лежит использование высокочастотных механических колебаний (обычно в диапазоне от 20 кГц до 150 кГц и выше). В зависимости от задачи применяются два основных метода:
1. Ультразвуковое распыление (бесконтактный метод). Жидкий адгезив или покрытие подается на торец ультразвукового волновода (излучателя). Под действием высокочастотных вибраций на поверхности жидкости возникают капиллярные волны. Когда амплитуда волны достигает критического значения, с ее гребней отрываются микроскопические, идеально одинаковые капли.
Принцип работы ультразвуковой атомизации:

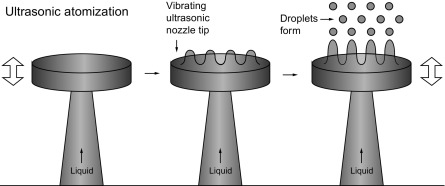

Рисунок 1: Схема образования капель при ультразвуковом распылении — вибрация создает капиллярные волны на поверхности жидкости, с вершин которых образуются микроскопические капли
Результат: Формируется мягкий, направленный «шлейф» из микрочастиц, который оседает на подложке, образуя сверхтонкий и равномерный слой без использования сжатого воздуха.
2. Ультразвуковое распределение контактным методом. Для вязких адгезивов, паст и смол используется контактное нанесение. Ультразвуковой инструмент (сонотрод или вибрирующий вал) касается поверхности подложки. Вибрация снижает вязкость материала (тиксотропный эффект) и позволяет ему равномерно растекаться по микронеровностям поверхности, заполняя поры и обеспечивая идеальную адгезию.
Оборудование для ультразвукового нанесения варьируется от компактных модулей до сложных роботизированных линий. Ключевыми элементами любой установки являются: УЗ-генератор, пьезоэлектрический или магнитострикционный преобразователь и акустический волновод (сонотрод).
Конструкция ультразвуковой форсунки:

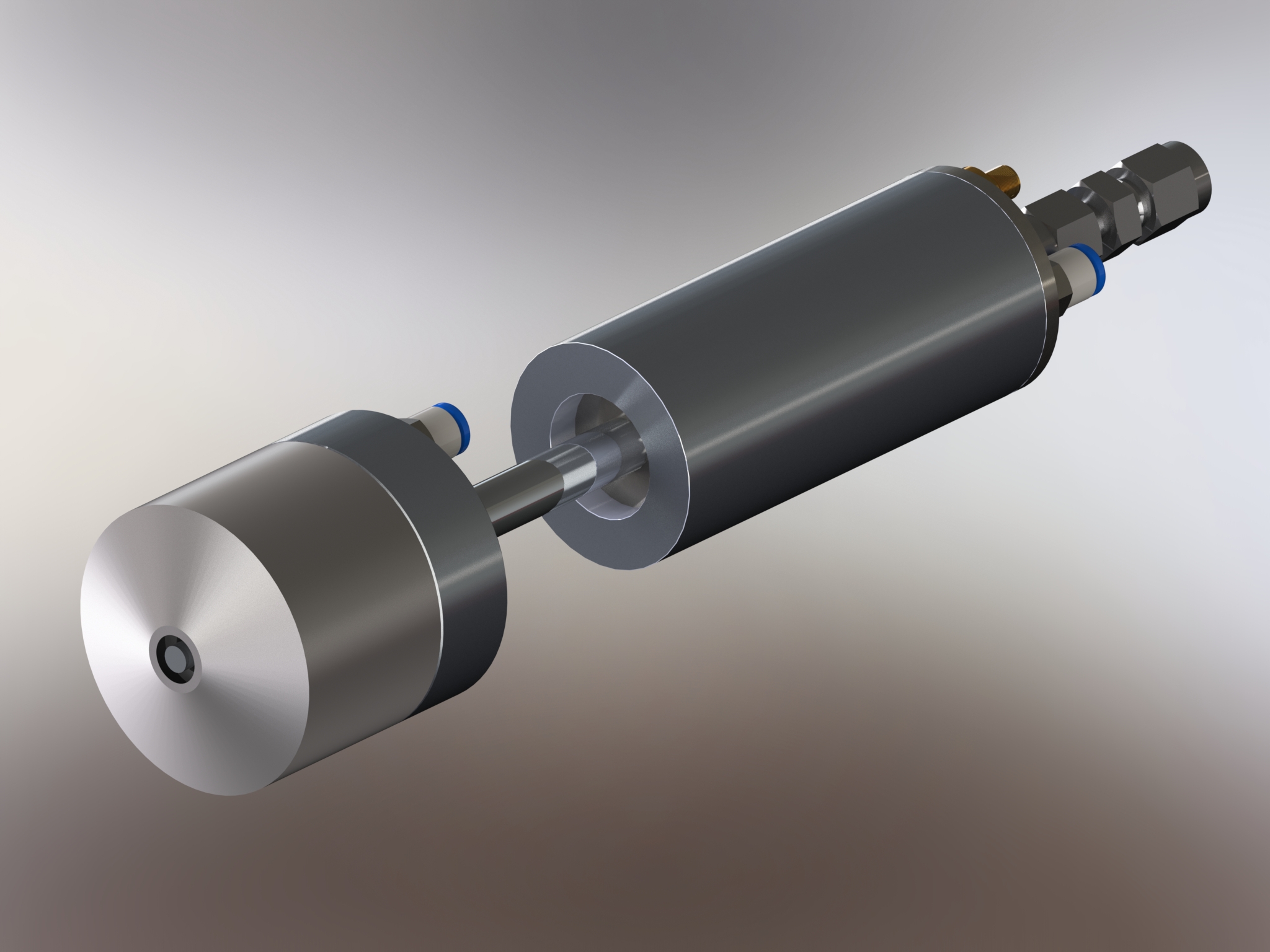

Рисунок 2: Устройство современной ультразвуковой форсунки с широким выходным отверстием для предотвращения засорения
В промышленности применяются следующие типы установок:
1. Ультразвуковые форсунки и распылители

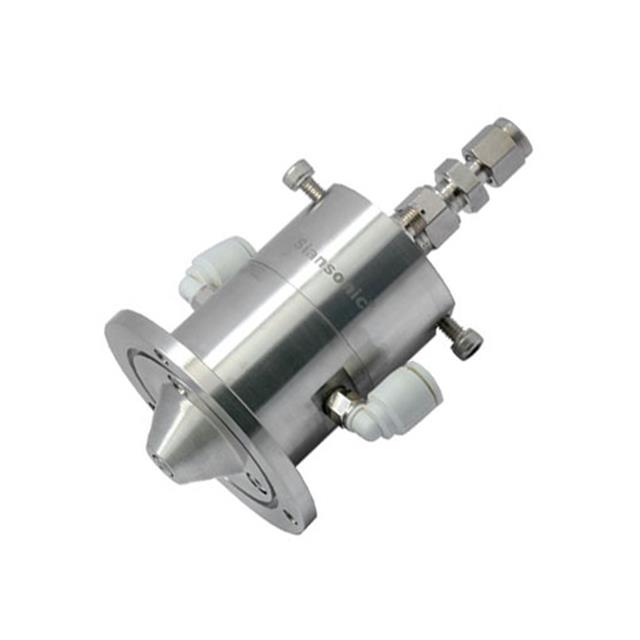

Рисунок 3: Промышленная ультразвуковая форсунка.
Используются для создания аэрозоля. Отличаются широкими выходными отверстиями, что позволяет работать с материалами, содержащими твердые частицы (например, серебряные или графеновые чернила), без риска засорения.
2. Многопозиционные системы распыления

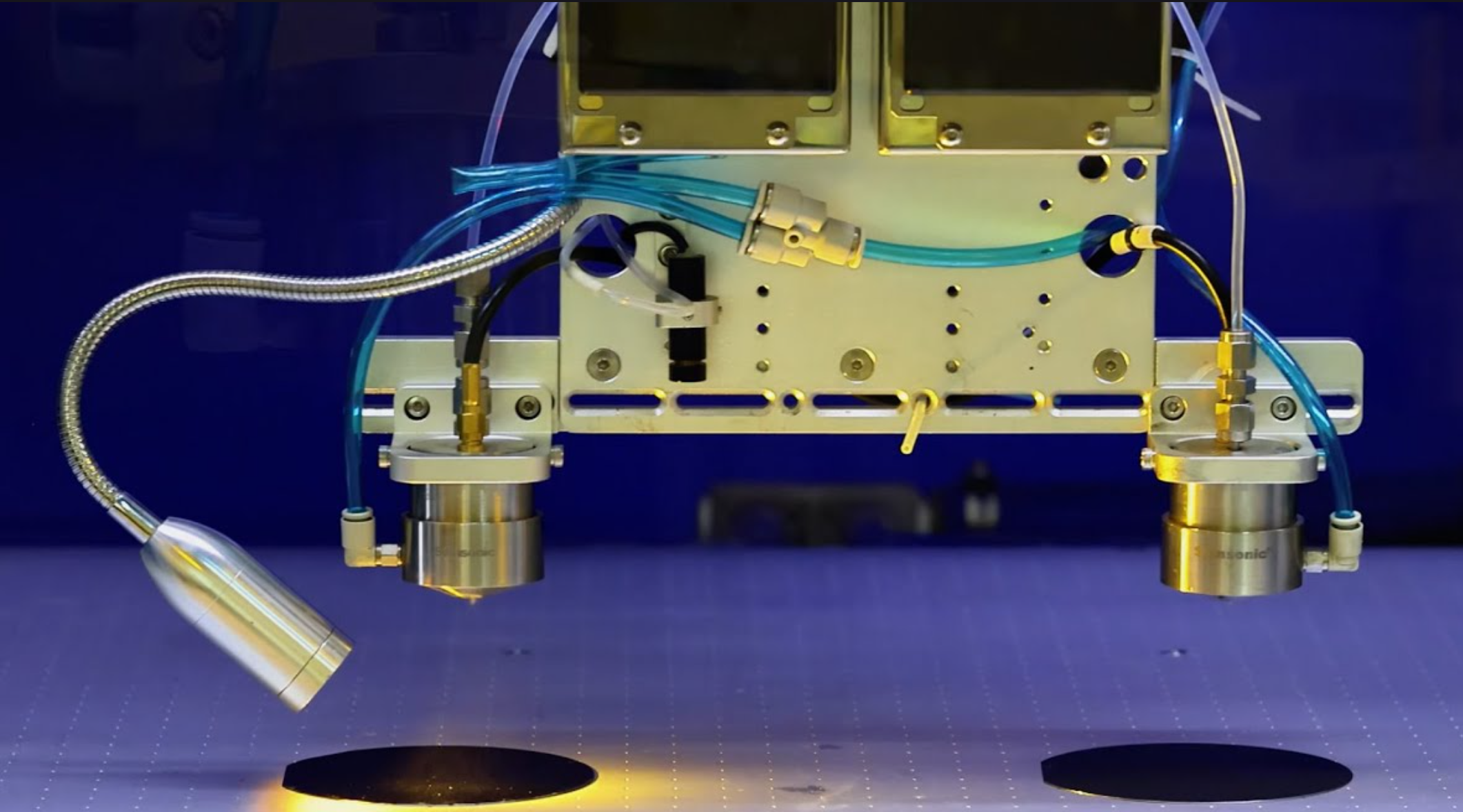

Рисунок 4: Многопозиционная система ультразвукового нанесения покрытий с несколькими форсунками для одновременной обработки
3. Ультразвуковые валки и аппликаторы. Применяются для прямого контакта. Представляют собой вращающиеся или статические вибрирующие инструменты, которые «разглаживают» и распределяют вязкие герметики, клеи-расплавы или фоторезисты по движущейся ленте или листу.

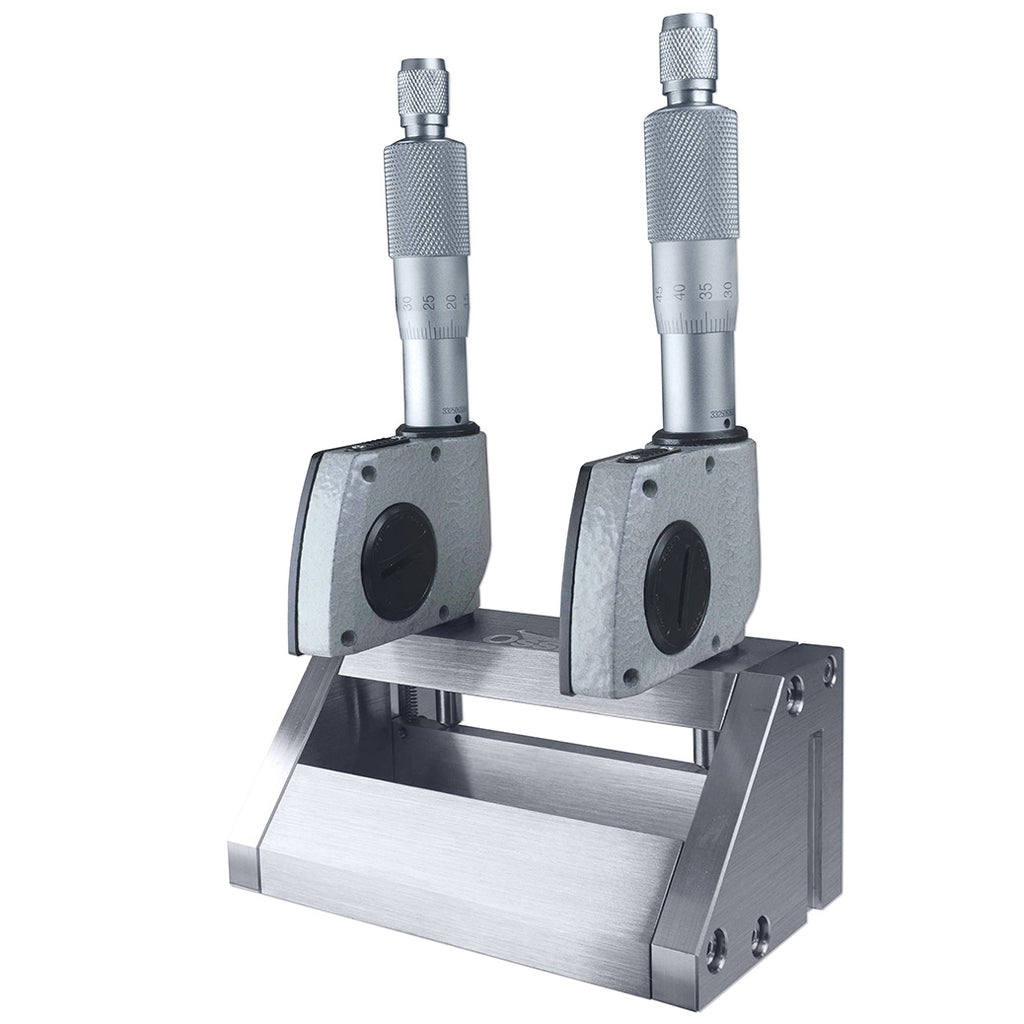

Рисунок 5: Ультразвуковой апликатор
4. Роботизированные комплексы с УЗ-головками

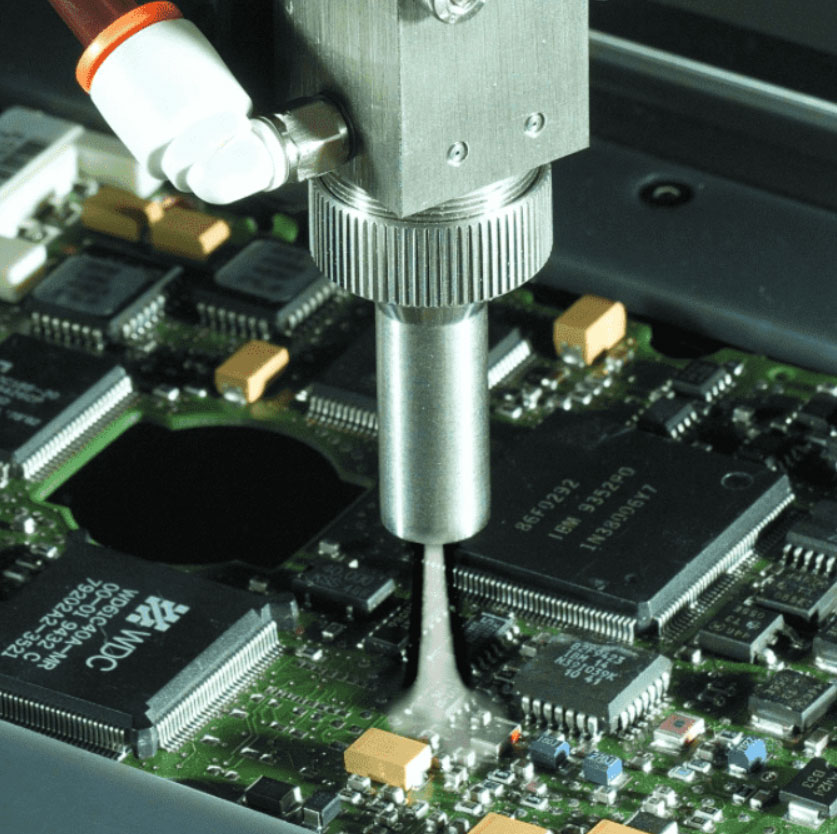

Рисунок 6: Автоматизированная система ультразвукового нанесения конформных покрытий на печатные платы
Интегрируются с 6-осевыми роботами или ЧПУ-станками. Позволяют наносить покрытия на сложные 3D-поверхности (например, на корпуса электроники или детали автомобилей) с точным соблюдением траектории и расстояния до детали.
5. Струйные УЗ-принтеры. Установки для послойного нанесения (3D-печати) или создания паттернов (точечного нанесения адгезива) в микроэлектронике.
Ключевые преимущества технологии

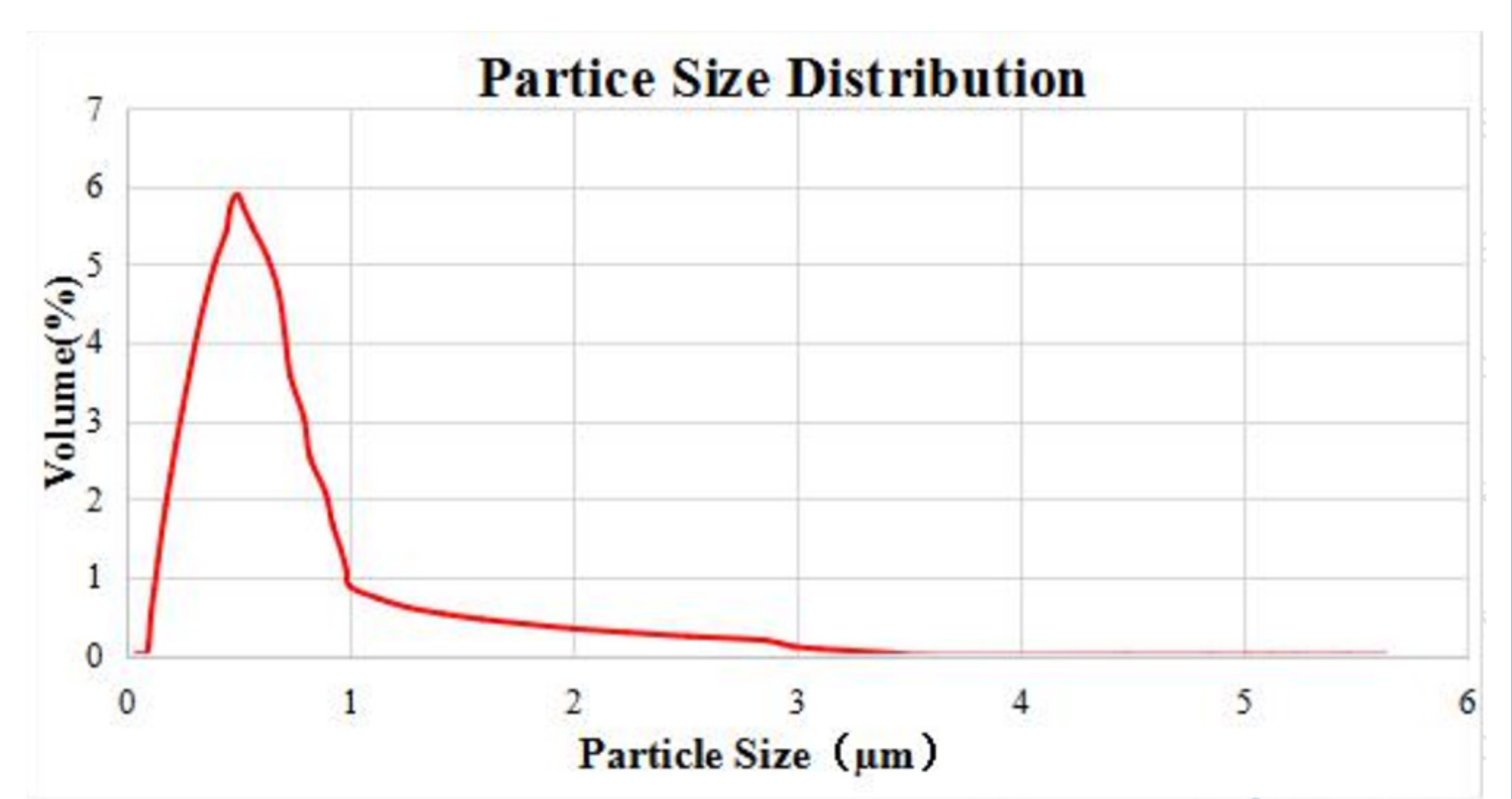

Рисунок 6: Узкое распределение размера частиц обеспечивает высокую однородность покрытия
Отрасли применения. Технология ультразвукового распределения покрытий и адгезивов востребована там, где на первый план выходят точность, чистота и надежность:
1. Электроника и микроэлектроника.
2. Медицина и фармацевтика
3. Альтернативная энергетика
4. Автомобиле- и авиастроение
5. Производство упаковки и гибкой электроники
Применение ультразвука для распределения адгезивов и покрытий переводит процессы отделки и сборки на качественно новый уровень. Эта технология окупается за счет снижения расхода дорогостоящих материалов (например, катализаторов или проводящих паст), уменьшения процента брака и повышения надежности конечного изделия.
По мере миниатюризации устройств и ужесточения экологических норм, ультразвуковое нанесение перестает быть экзотикой и становится стандартом де-факто в передовых производственных линиях по всему миру.
Ультразвуковая технология распределения и нанесения покрытий стала настоящим прорывом, позволяя решать эти задачи на микроуровне. Разберемся, как работает эта методика, какое оборудование используется и в каких отраслях она нашла свое применение.
Методика: Физика ультразвукового нанесения. В основе технологии лежит использование высокочастотных механических колебаний (обычно в диапазоне от 20 кГц до 150 кГц и выше). В зависимости от задачи применяются два основных метода:
1. Ультразвуковое распыление (бесконтактный метод). Жидкий адгезив или покрытие подается на торец ультразвукового волновода (излучателя). Под действием высокочастотных вибраций на поверхности жидкости возникают капиллярные волны. Когда амплитуда волны достигает критического значения, с ее гребней отрываются микроскопические, идеально одинаковые капли.
Принцип работы ультразвуковой атомизации:
Рисунок 1: Схема образования капель при ультразвуковом распылении — вибрация создает капиллярные волны на поверхности жидкости, с вершин которых образуются микроскопические каплиРезультат: Формируется мягкий, направленный «шлейф» из микрочастиц, который оседает на подложке, образуя сверхтонкий и равномерный слой без использования сжатого воздуха.
2. Ультразвуковое распределение контактным методом. Для вязких адгезивов, паст и смол используется контактное нанесение. Ультразвуковой инструмент (сонотрод или вибрирующий вал) касается поверхности подложки. Вибрация снижает вязкость материала (тиксотропный эффект) и позволяет ему равномерно растекаться по микронеровностям поверхности, заполняя поры и обеспечивая идеальную адгезию.
Оборудование для ультразвукового нанесения варьируется от компактных модулей до сложных роботизированных линий. Ключевыми элементами любой установки являются: УЗ-генератор, пьезоэлектрический или магнитострикционный преобразователь и акустический волновод (сонотрод).
Конструкция ультразвуковой форсунки:
Рисунок 2: Устройство современной ультразвуковой форсунки с широким выходным отверстием для предотвращения засоренияВ промышленности применяются следующие типы установок:
1. Ультразвуковые форсунки и распылители
Рисунок 3: Промышленная ультразвуковая форсунка.Используются для создания аэрозоля. Отличаются широкими выходными отверстиями, что позволяет работать с материалами, содержащими твердые частицы (например, серебряные или графеновые чернила), без риска засорения.
2. Многопозиционные системы распыления
Рисунок 4: Многопозиционная система ультразвукового нанесения покрытий с несколькими форсунками для одновременной обработки3. Ультразвуковые валки и аппликаторы. Применяются для прямого контакта. Представляют собой вращающиеся или статические вибрирующие инструменты, которые «разглаживают» и распределяют вязкие герметики, клеи-расплавы или фоторезисты по движущейся ленте или листу.
Рисунок 5: Ультразвуковой апликатор4. Роботизированные комплексы с УЗ-головками
Рисунок 6: Автоматизированная система ультразвукового нанесения конформных покрытий на печатные платыИнтегрируются с 6-осевыми роботами или ЧПУ-станками. Позволяют наносить покрытия на сложные 3D-поверхности (например, на корпуса электроники или детали автомобилей) с точным соблюдением траектории и расстояния до детали.
5. Струйные УЗ-принтеры. Установки для послойного нанесения (3D-печати) или создания паттернов (точечного нанесения адгезива) в микроэлектронике.
Ключевые преимущества технологии
- Экономия материала: Коэффициент переноса достигает 95-98% (материал не рикошетит от поверхности и не улетает в виде тумана).
- Отсутствие засоров: Так как распыление происходит за счет вибрации, а не высокого давления, форсунки не забиваются даже вязкими или быстросохнущими составами.
- Идеальная равномерность: Толщина покрытия контролируется с точностью до долей микрона.
Рисунок 6: Узкое распределение размера частиц обеспечивает высокую однородность покрытия- Экологичность и безопасность: Отсутствие аэрозольного облака защищает персонал и снижает потребность в мощных системах вентиляции.
- Работа с вязкими средами: Ультразвук позволяет наносить материалы, которые невозможно распылить традиционными методами.
Отрасли применения. Технология ультразвукового распределения покрытий и адгезивов востребована там, где на первый план выходят точность, чистота и надежность:
1. Электроника и микроэлектроника.
- Конформные покрытия: Нанесение защитных лаков на печатные платы (PCB). Ультразвук позволяет покрыть плату тонким слоем, обходя разъемы и чувствительные датчики, без затекания материала в ненужные зоны.
- Инкапсуляция: Герметизация светодиодов (LED), микросхем и сенсоров.
2. Медицина и фармацевтика
- Стенты с лекарственным покрытием: Точнейшее нанесение активных веществ на коронарные стенты.
- Биосенсоры и тест-полоски: Равномерное распределение реагентов на поверхностях диагностических чипов.
- Сборка медицинских изделий: Дозирование микрокапель биосовместимых клеев.
3. Альтернативная энергетика
- Солнечные панели: Нанесение антибликовых, гидрофобных и токопроводящих покрытий на фотоэлементы.
- Топливные элементы: Распределение катализаторных слоев и мембран, где равномерность слоя напрямую влияет на КПД устройства.
4. Автомобиле- и авиастроение
- Нанесение смазок и антикоррозийных составов: В труднодоступные узлы и полости.
- Акустическая изоляция: Распределение вязких шумопоглощающих мастик по кузовным деталям.
- Склеивание композитов: Нанесение структурных адгезивов на детали из углепластика.
5. Производство упаковки и гибкой электроники
- Барьерные покрытия: Нанесение тончайших слоев оксидов или полимеров на пленки для защиты продуктов от кислорода и влаги.
- Печатная электроника: Нанесение токопроводящих чернил (серебряных, медных) на гибкие подложки.
Применение ультразвука для распределения адгезивов и покрытий переводит процессы отделки и сборки на качественно новый уровень. Эта технология окупается за счет снижения расхода дорогостоящих материалов (например, катализаторов или проводящих паст), уменьшения процента брака и повышения надежности конечного изделия.
По мере миниатюризации устройств и ужесточения экологических норм, ультразвуковое нанесение перестает быть экзотикой и становится стандартом де-факто в передовых производственных линиях по всему миру.
